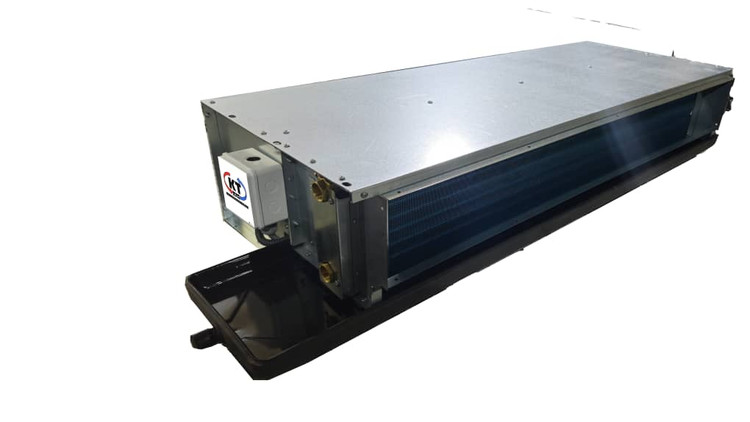

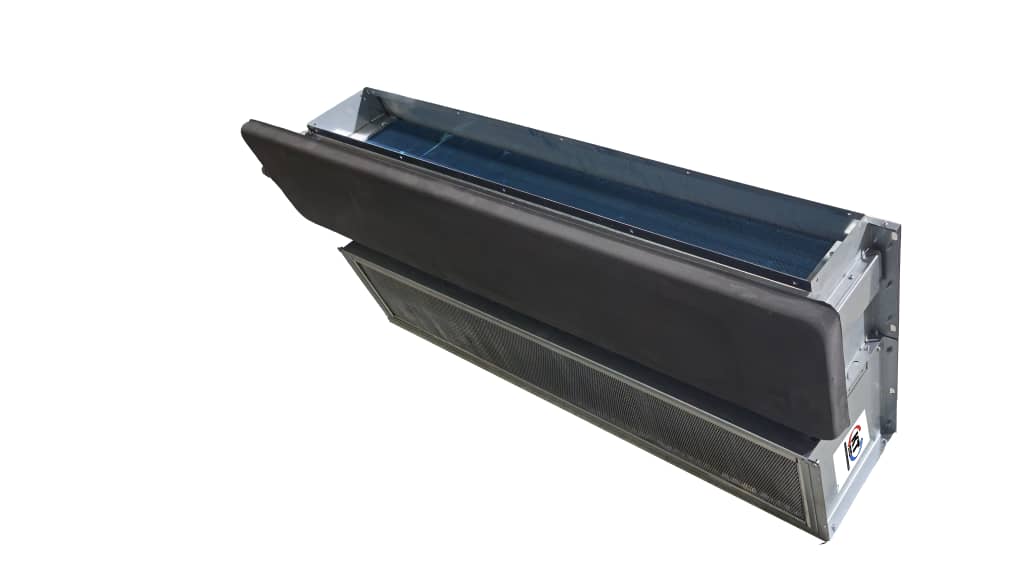

فن کوئل سقفی توکار CFM 1000 (قطعات ایرانی)

فن کویل سقفی توکار چیست؟

فن کویل سقفی توکار دستگاهی است که برای تأمین سرمایش و گرمایش محیط‌های داخلی استفاده می‌شود. این دستگاه از یک کویل (مبدل حرارتی) و یک فن تشکیل شده است. کویل حاوی آب گرم یا سرد است که از طریق لوله‌هایی به دستگاه منتقل می‌شود. فن با دمیدن هوا بر روی کویل، هوای محیط را گرم یا سرد می‌کند. آب گرم از موتورخانه یا پکیج و آب سرد از طریق چیلر در تابستان تامین می‌شود.

نحوه عملکرد فن کویل سقفی


فن کویل سقفی توکار پس از نصب در سقف کاذب محیط، و از طریق ترموستاتی که معمولا جهت تنظیم دورهای فن کویل سقفی استفاده می‌گردد، کنترل می‌شود.

نحوه عملکرد به این صورت است که ابتدا آب سرد (گرم) که از منبع آن تامین شده از طریق پمپهای سیرکولاسیون وارد کویل فن کویل می شود. معمولا آب ورودی به فن کویل دمای حدودی 7 تا 10 درجه سانتیگراد دارد. با کشیدن هوای محیط از یک سمت و دمیدن این هوا بر روی کویلی که آب سرد درون آن قرار دارد، هوای خروج سرد می شود. آب گرم شده از خروجی کویل فن کویل به سمت چیلر حرکت کرده تا دوباره این سیکل تکرار شود.

میزان فشار استاتیک خروجی هوا و همچنین نوع ساخت، در میزان سطح صدای فن کویل تاثیر مستقیم دارد. هر چه فشار بالاتر و کیفیت ساخت پایینتر باشد، صدای تولیدی بیشتر است.

ویژگی‌های بارز فن کویل توکار:

نصب توکار در سقف: این دستگاه به گونه‌ای طراحی شده است که کاملاً در سقف کاذب جای می‌گیرد و تنها بخش کوچکی از آن (پنل) در معرض دید قرار دارد.

ظاهر زیبا: طراحی ساده و یکپارچه با سقف، به زیبایی محیط و همچنین انعطاف در طراحی سقف کاذب می‌افزاید.

جریان هوای یکنواخت: فن کویل سقفی توکار، هوا را به صورت یکنواخت در محیط پخش می‌کند و از ایجاد نقاط سرد و گرم جلوگیری می‌کند.

کنترل دمای مستقل: هر دستگاه فن کویل به صورت جداگانه قابل کنترل است و این امکان را به شما می‌دهد تا دمای هر اتاق را به دلخواه تنظیم کنید.

قیمت مناسب : این دستگاه ارزانترین نوع فن کویل است و به دلیل سادگی و امکان سفارشی‌سازی همچون ترموستات دلخواه ، کانال کشی دلخواه و غیره بسیار مورد پسند خریداران است.

مزایای فن کویل سقفی توکار

ظاهر زیبا و مدرن: طراحی مینیمال و توکار بودن، به زیبایی دکوراسیون داخلی بر خلاف مدلهای دیگر نظیر فن کویل دیواری، می‌افزاید.

کنترل دمای دقیق و مستقل: امکان تنظیم دمای هر اتاق به صورت جداگانه وجود دارد.

جریان هوای یکنواخت: توزیع یکنواخت هوا در محیط، باعث ایجاد آسایش بیشتر می‌شود.

سطح صدای پایین: به دلیل طراحی خاص، صدای تولید شده توسط فن بسیار کم است. همچنین قرارگیری در سقف کاذب نیز، باعث دمپ بیشتر صدا می‌شود.

هزینه نصب پایین: نصب فن کویل سقفی توکار نسبت به برخی سیستم‌های دیگر مانند فن کویل‌های کاستی هزینه کمتری دارد.

سرویس آسان: معمولا سازندگان این دستگاه، دسترسی جهت شستشوی فیلتر را بدون نیاز به تماس با متخصصات فراهم میکنند.

معایب فن کویل سقفی توکار

نیاز به سقف کاذب: برای نصب این دستگاه، به سقف کاذب نیاز است و در همه ساختمانها این امکان فراهم نیست.

کاهش ارتفاع سقف : عموما فن کویلهای سقفی توکار بین 25 تا 30 سانت ارتفاع دارند و باعث کاهش ارتفاع سقف تمام شده می‌شوند.

 تعمیر مشکل: در صورت خرابی دستگاه، به دلیل وجود فن کویل در سقف کاذب، می بایست فن کویل بیرون کشیده شده و بعدا تعمیر گردد و برای مثال در مقایسه با فن کویل زمینی کار پیچیده‌تری است.

 برای دسترسی  آسان به این نوع فن کوئل ها معمولا دریچه بازدید زیر آنها تعبیه می گردد
